ISA101: Diretrizes para Interfaces Homem-Máquina Mais Eficientes

As Interfaces Homem-Máquina (IHMs) desempenham um papel crucial no setor industrial, conectando operadores a sistemas complexos em ambientes como fábricas, refinarias e plantas de energia. No entanto, a eficácia dessas interfaces depende de um design que priorize usabilidade e consistência. O padrão ISA101, desenvolvido pela International Society of Automation (ISA), surge como uma solução abrangente para atender a essa necessidade. Este artigo explora como o ISA101 pode transformar o design de IHMs, promovendo eficiência, segurança e produtividade em sistemas industriais.

O Que é o ISA101?

O ISA101 é um padrão técnico que define diretrizes para o design de Interfaces Homem-Máquina (IHMs) em sistemas de automação industrial. Criado pela International Society of Automation, seu objetivo principal é melhorar a eficácia, a consistência e a usabilidade das IHMs, garantindo que operadores possam interagir de maneira mais segura e eficiente com máquinas e processos industriais.

Ao estabelecer práticas recomendadas, o ISA101 aborda questões como a organização de informações, o design visual e a necessidade de feedback claro para os usuários. Esses elementos são essenciais para minimizar erros, aumentar a produtividade e garantir que os operadores tenham acesso às informações certas no momento certo.

O Ciclo de Vida da IHM no ISA101

O ISA101 apresenta um Ciclo de Vida estruturado para o desenvolvimento de IHMs, cobrindo desde a concepção até a operação contínua. Esse ciclo ajuda a criar interfaces mais adaptáveis e eficazes. As principais etapas incluem:

1. Identificação das Necessidades Operacionais: Detectar, diagnosticar, responder e valorizar eventos.

2. Planejamento e Design: Criação de interfaces centradas no usuário, com foco em usabilidade e consistência.

3. Treinamento e Avaliação Contínuos: Garantir que operadores e engenheiros estejam bem preparados para utilizar a interface.

Esse modelo assegura que as IHMs atendam aos desafios operacionais enquanto promovem segurança e eficiência.

Consciência Situacional: Uma Necessidade Operacional

A consciência situacional é fundamental para operações seguras e eficazes. Segundo o modelo de Endsley (1988), a interface deve permitir que os operadores:

1. Percebam o que está acontecendo no sistema.

2. Compreendam o impacto dos dados apresentados.

3. Projetem possíveis consequências para tomar decisões rápidas.

Interfaces projetadas de acordo com o ISA101 aumentam a capacidade do operador de identificar e corrigir condições anormais antes que causem falhas críticas.

A Importância das IHMs nos Sistemas Industriais

As IHMs são o ponto de interação entre humanos e sistemas de automação. Elas permitem que operadores monitorem, controlem e ajustem processos críticos em tempo real. No entanto, IHMs mal projetadas podem causar:

• Confusão: Interfaces desorganizadas dificultam a identificação de informações críticas.

• Erros operacionais: Falhas humanas decorrentes de um design inadequado podem comprometer a segurança e a eficiência.

• Perda de produtividade: Tempo gasto interpretando ou corrigindo erros reduz a eficiência geral.

Nesse cenário, o ISA101 se destaca como uma ferramenta essencial para evitar esses problemas, estabelecendo padrões claros que promovem consistência e acessibilidade.

Princípios Fundamentais do ISA101

O ISA101 baseia-se em diretrizes que garantem um design centrado no usuário. Entre os princípios fundamentais estão:

1. Organização Lógica da Informação: As informações devem ser estruturadas de forma clara e hierárquica, priorizando dados críticos e reduzindo o excesso de informações desnecessárias.

2. Design Visual Intuitivo: O uso de cores, tamanhos de fonte e contrastes deve seguir um padrão que facilite a interpretação rápida e precisa.

3. Feedback Imediato: As ações realizadas pelos operadores devem gerar respostas visuais ou sonoras imediatas, confirmando que o comando foi recebido e executado corretamente.

4. Redução de Ambiguidades: Elementos da interface devem ser claramente definidos para evitar interpretações errôneas.

5. Consistência Global: A interface deve manter uma aparência e funcionalidade consistentes em todas as telas, reduzindo a curva de aprendizado.

Resultados de IHMs de Alta Performance

Estudos mostram ganhos tangíveis com o uso do ISA101. De acordo com o ASM® Consortium e a Nova Chemicals:

• 96% de sucesso em lidar com condições anormais.

• 10% de aumento na detecção de anomalias antes de alarmes.

• Redução do tempo de resposta a situações críticas de 18,1 minutos para 10,6 minutos.

Esses resultados comprovam a eficácia do ISA101 em melhorar o desempenho operacional e a segurança industrial.

Benefícios da Implementação do ISA101

A adoção do padrão ISA101 traz inúmeros benefícios tanto para operadores quanto para empresas:

Para os Operadores:

• Redução de erros graças a uma interface intuitiva e organizada.

• Maior confiança no sistema, aumentando a eficiência e a segurança.

• Redução da fadiga cognitiva ao trabalhar em ambientes de alta pressão.

Para as Empresas:

• Aumento da produtividade: Operadores trabalham mais rápido e com menos falhas.

• Maior segurança: O design reduz o risco de acidentes e falhas graves.

• Padronização: Facilita a integração de novas tecnologias e o treinamento de novos funcionários.

Design Centrado no Usuário

O ISA101 prioriza o Design Centrado no Usuário, considerando fatores como:

• Modelo Mental: A interface deve corresponder às expectativas e à experiência do operador.

• Redução de Distrações: Minimizar elementos visuais desnecessários que podem sobrecarregar o sistema cognitivo.

• Facilidade de Uso: Garantir que novos operadores possam aprender rapidamente a utilizar a interface.

Acessibilidade e Inclusão

Interfaces desenvolvidas conforme o ISA101 consideram princípios de acessibilidade, como:

• Diferenciação de estados por formas e tons de cinza, evitando dependência excessiva de cores.

• Contrastes luminosos para facilitar a identificação de elementos visuais.

• Ajustes para usuários com daltonismo, garantindo que informações críticas sejam acessíveis.

Exemplos de Falhas Reais e Lições Aprendidas

Casos de acidentes famosos mostram a importância de interfaces bem projetadas:

• BP Texas (2005): Falhas em interfaces contribuíram para um desastre industrial com 15 mortes e 180 feridos.

Como Adotar o Padrão ISA101 no Design de IHMs

A implementação do ISA101 requer um processo estruturado, que inclui:

1. Revisão das IHMs Existentes: Identificar problemas nas interfaces atuais e priorizar áreas que precisam de melhorias.

2. Treinamento da Equipe: Garantir que designers, engenheiros e operadores estejam familiarizados com os princípios do ISA101.

3. Integração com Ferramentas de Automação: Adotar softwares e tecnologias compatíveis com o padrão.

4. Teste e Validação: Realizar testes com operadores para verificar a eficácia das mudanças antes de implementá-las amplamente.

Dicas práticas incluem o uso de protótipos para ajustar o design antes da implementação final e a consulta regular aos operadores e especialistas de processos, para obter feedback.

Conclusão

O ISA101 é mais do que um conjunto de diretrizes; é uma ferramenta poderosa para transformar a interação entre humanos e sistemas industriais. Ao melhorar a usabilidade, a consistência e a eficácia das IHMs, esse padrão técnico não apenas reduz erros, mas também aumenta a produtividade e a segurança em ambientes complexos.

Se você trabalha no setor de automação industrial, adotar o ISA101 no design de IHMs é um passo estratégico para alcançar excelência operacional e competitividade.

Perguntas Frequentes

1. Por que o ISA101 é importante para a automação industrial?
   Porque ele promove um design de IHMs que reduz erros, aumenta a eficiência e melhora a segurança operacional.

2. O ISA101 é aplicável a todos os setores industriais?
   Sim, especialmente em ambientes de alta automação, como fábricas, refinarias e plantas de energia.

3. Quais são os primeiros passos para adotar o ISA101?
   Revisar as IHMs existentes, treinar a equipe e implementar as diretrizes de forma gradual.

4. O ISA101 pode ser combinado com outros padrões?
   Sim, ele complementa outros padrões técnicos e ferramentas de automação.

5. Existem softwares específicos que facilitam o design de IHMs com base no ISA101?
   Sim, várias ferramentas no mercado são compatíveis com os princípios do ISA101.

Modelo de Endsley para Consciência Situacional (1988) - Fonte: "ISA-101: III Simpósio ISA São Paulo", International Society of Automation – Distrito 4, novembro de 2016, Sabesp.

Fonte: "ISA-101: III Simpósio ISA São Paulo", International Society of Automation – Distrito 4, novembro de 2016, Sabesp.

Dentre muitos fatores que levaram à causa do acidente na Refinaria BP Texas em 2005, o relatório descreve problemas graves relacionados ao sistema de supervisão computadorizado usado na planta. O principal problema identificado foi o design inadequado das telas do sistema de controle, que separava os dados sobre o fluxo de entrada e saída de líquidos em telas diferentes, dificultando a visão geral do balanço de materiais durante o startup da unidade. Isso prejudicava os operadores na identificação de desequilíbrios no sistema e na tomada de decisões críticas, como enviar o raffinate líquido para armazenamento para evitar o transbordamento da torre​.

Chemical Safety and Hazard Investigation Board. (2007). BP America Texas City Refinery Explosion. Washington, D.C. Retrieved from https://www.csb.gov/file.aspx?DocumentId=5596

(Chemical Safety and Hazard Investigation Board, 2007, p. 83, Figure 14). BP America Texas City Refinery Explosion. Washington, D.C. Retrieved from https://www.csb.gov/file.aspx?DocumentId=5596

No relatório do acidente, foi enfatizada a necessidade de projetar interfaces de controle mais intuitivas, que integrem dados críticos em uma única tela e incluam cálculos automáticos de balanço de materiais. Isso aumentaria a visibilidade das condições do processo e ajudaria os operadores a identificar problemas de forma mais eficiente, reduzindo o risco de acidentes​.

Exemplo de IHMs fora do padrão ISA101 - Fonte: "ISA-101: III Simpósio ISA São Paulo", International Society of Automation – Distrito 4, novembro de 2016, Sabesp.

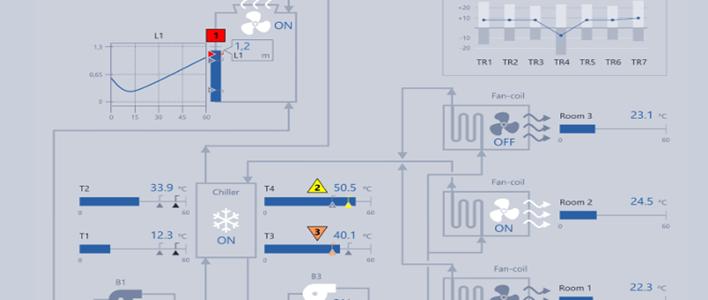

Exemplo de IHMs no padrão ISA101 - Fonte: "ISA-101: III Simpósio ISA São Paulo", International Society of Automation – Distrito 4, novembro de 2016, Sabesp.

Fonte: "ISA-101: III Simpósio ISA São Paulo", International Society of Automation – Distrito 4, novembro de 2016, Sabesp.
